UG10.0练习三维建模六百

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模六百

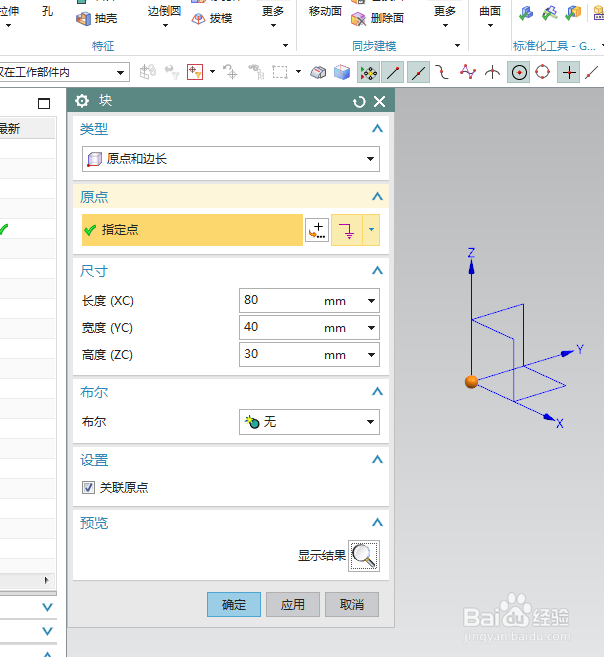

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：坐标原点，设置尺寸：80x40x30，点击确定。

3、如下图所示，点击工具栏中的抽壳命令，选中上下两个平面，设置厚度为10，点击确定。

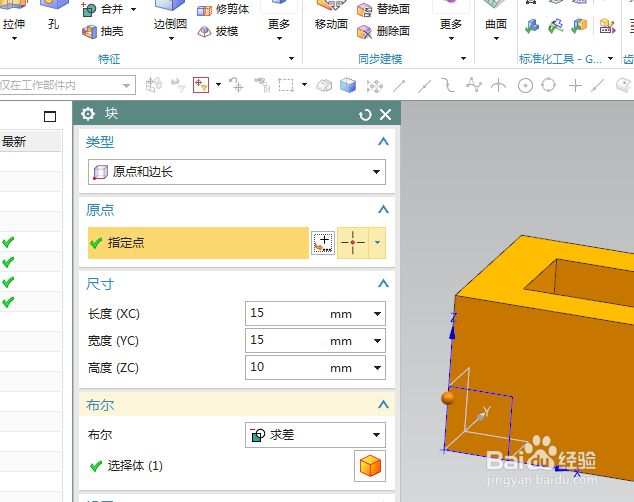

4、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：坐标原点，设置尺寸：15x15x10，布尔求差，点击确定。

5、如下图所示，点击工具栏中的阵列特征，选中小长方体，设置圆形布局，方向1指定矢量X轴，数量2，节距65，方向2指定矢量Y轴，数量2，节距25，点击确定。

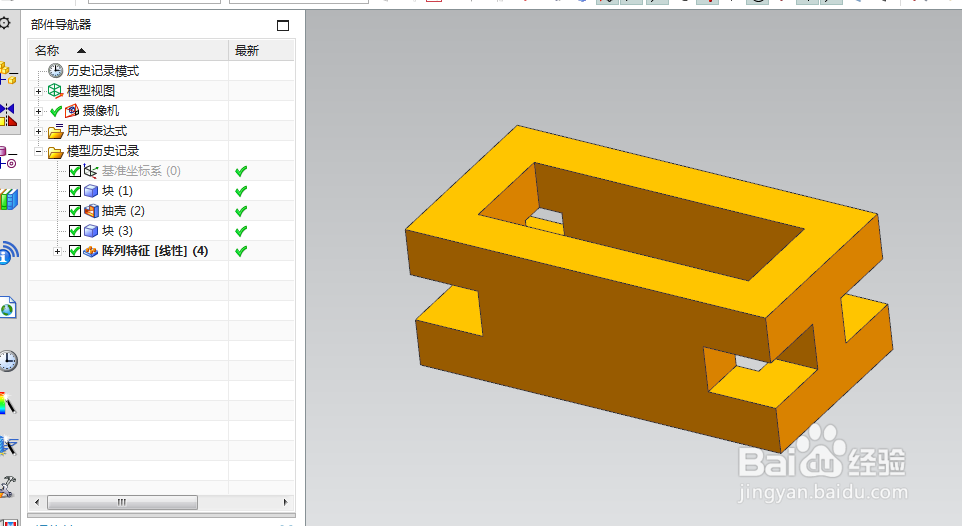

6、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体建模完成，本次练习结束。
