压力容器设备设计之补强圈

1、补强圈的标准是：J B / T 4 7 3 6-2 0 0 2.

2、不宜使用补强圈的情况有：1，豹肉钕舞设计压力大于等于6.4mpa；2，设计温度大于350度；3，壳体厚度大于38mm；4，壳体材料标准 抗拉强度下限值大于540mpa；5，补强圈厚度超过1.5倍的壳体厚度；6，珞钼钢设备；7，盛装极度高度危害介质的设备；8，承受疲劳载荷的设备。

3、是否需要设置补强圈，要根据计算确定（一般使用等面积补强法进行计算）。

4、补强圈的厚度也是根据计算的结果确定。

5、补强圈材料一般选与壳体相同。

6、补强圈按照坡口形式分为ABCDE五种类型（参照上图）。除了这五种形式外，还可以自己设计坡口形式。

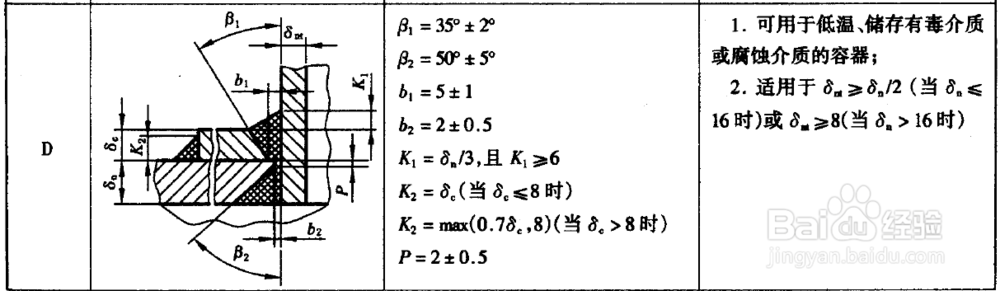

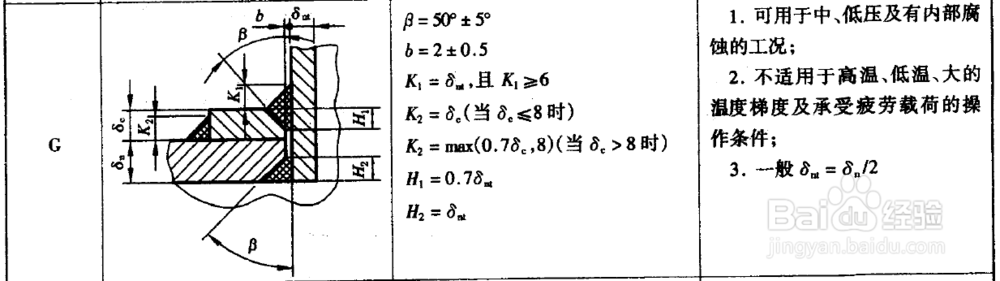

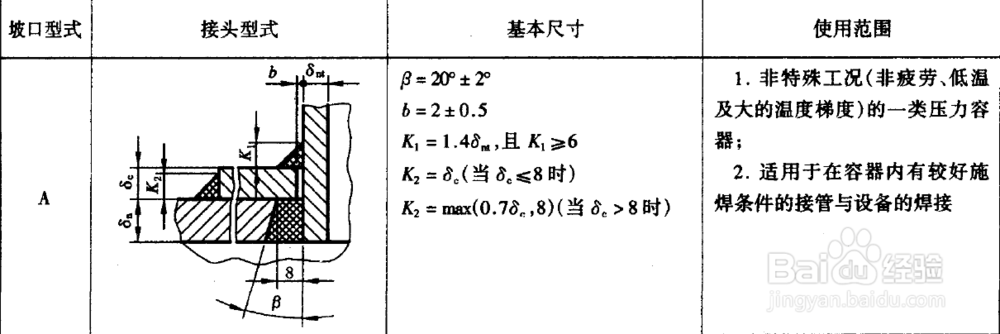

7、下面看一下各种坡口的焊接接头类型和使用范围。
