使用CAD绘制本地信令图形符号
1、打开CAD,点击左侧工具栏的插入块工具,如下图。

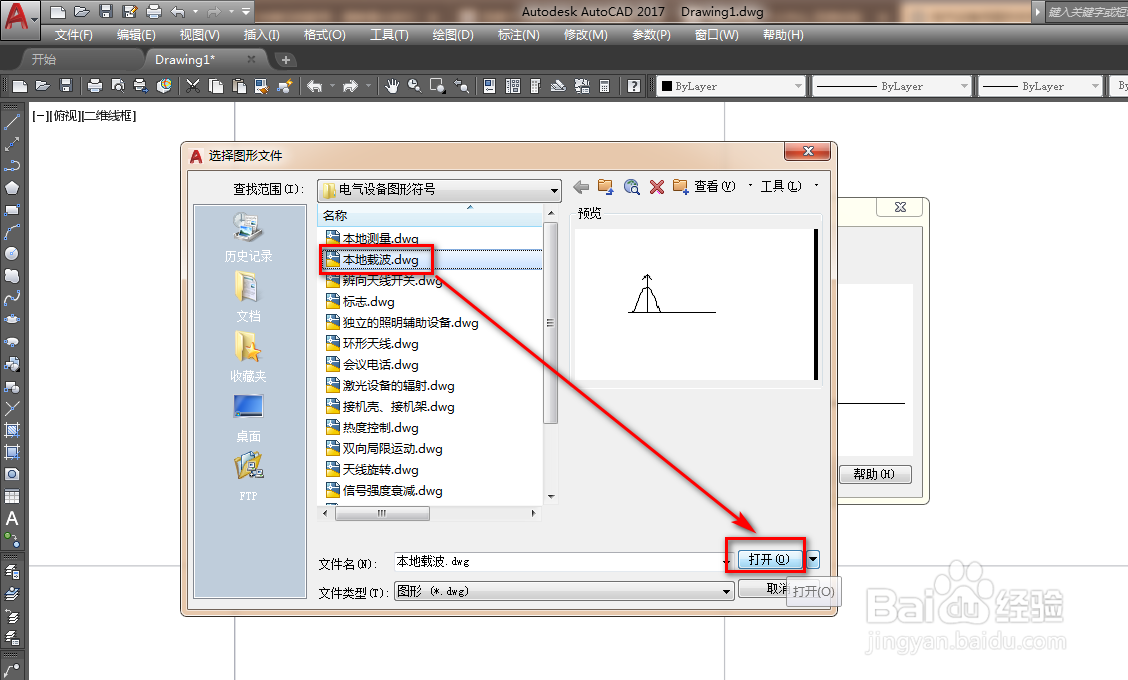

2、选择我们需要的块,点击打开,如下图。

3、点击确定,插入我们需要的块,如下图。


4、选择插入后的块,点击右侧工具栏的分解工具,如下图。

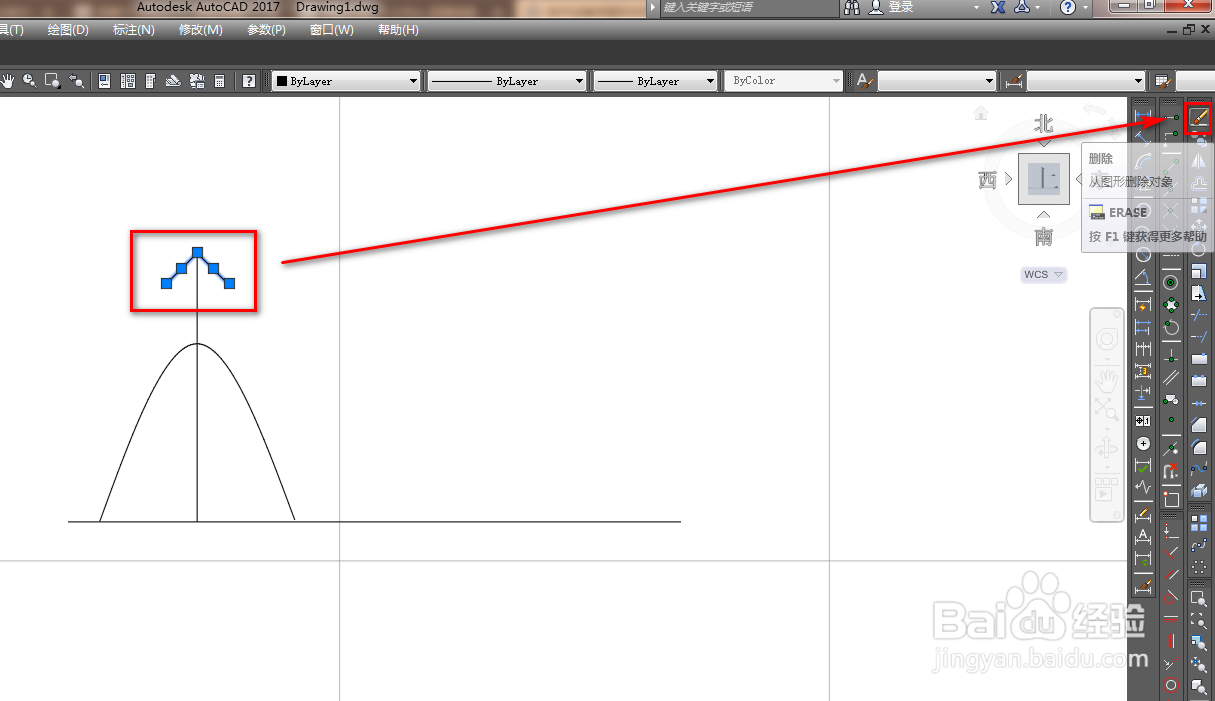

5、选择两端斜线,点击删除工具将其删除,如下图。

6、使用直线工具,绘制一条斜线,如下图。

7、使用镜像工具,将绘制的斜线沿着横线做镜像,就得到了我们需要的本地信令图形符号,如下图。
