UG10.0练习三维建模五百七十七

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模五百七十七

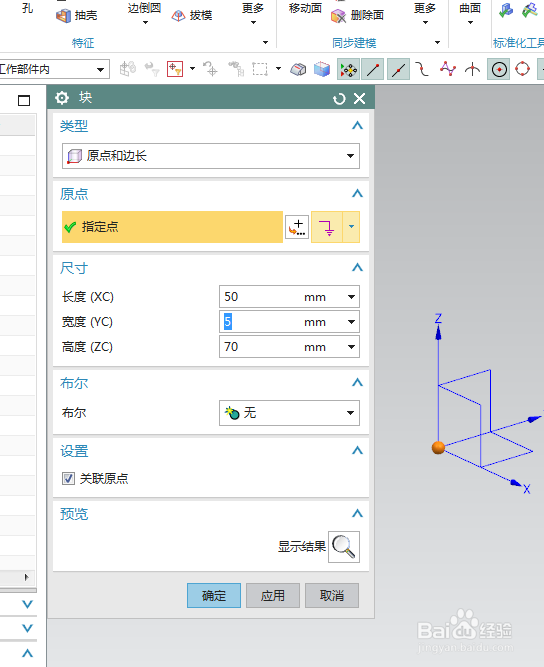

2、如下图所示，执行【】菜单——插入——设计特征——长方体【】，指定点：坐标原点，设置尺寸：50x5x70，点击确定。

3、如下图所示，点击工具栏中的边倒圆命令，选中8条边，设置半径为R1，点击确定。

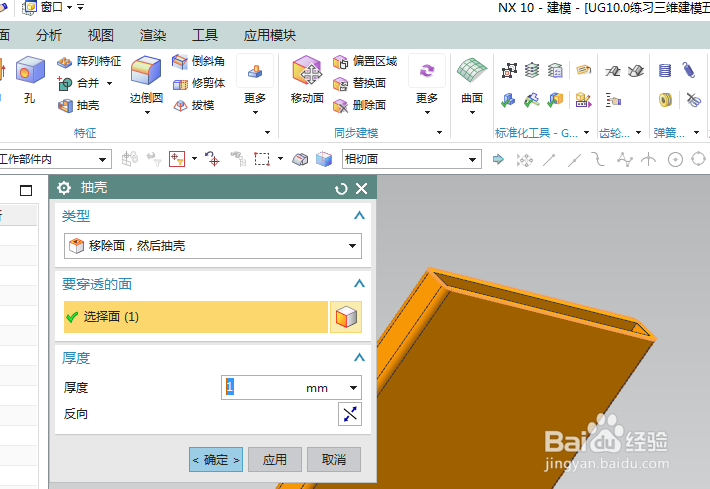

4、如下图所示，点击工具栏中的抽壳命令，选择上端面，设置厚度为1，点击确定，

5、如下图所示，点击工具栏中的孔命令，指定点：实体边线中点，设置形状为简单孔，直径30，深度2，顶锥角为0，点击确定。

6、如下图所示，点击工具栏中的边倒圆命令，ctrl+A，选中所有的实体边线，设置半径为R0.5，点击确定。

7、如下图示，隐藏基准坐标系，显示设置为着色。——至此，这个三维实体建模完成，本次练习结束。
