Proe三维训练一百二十六之弯曲文字

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下所示，执行【拉伸——放置——定义——front平面——草绘】，直接进入草绘

3、如下所示，点击右边工具栏中的文本，输入“proe三维”，调整高度，点击右边工具栏中的√，完成并退出草绘。、

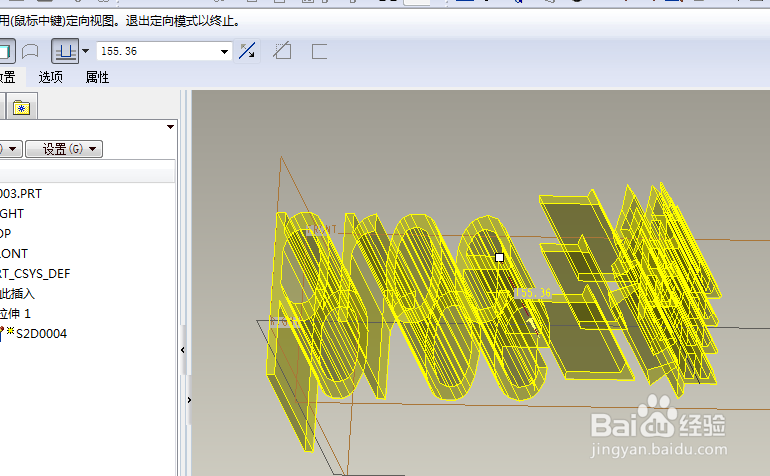

4、如下所示，默认拉伸高度，回车，完成并结束本次拉伸操作。

5、如下所示，执行【拉伸——放置——定义——top平面——草绘】，直接进入草绘

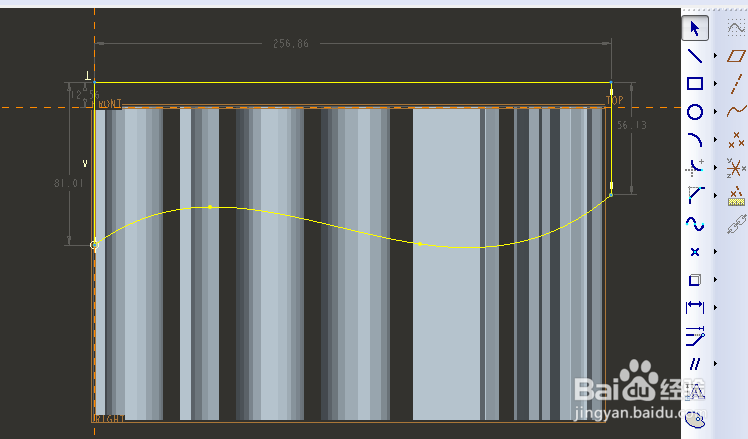

6、如下所示，激活样条曲线命令，画一个样条曲线，激活直线命令，封闭样条曲线

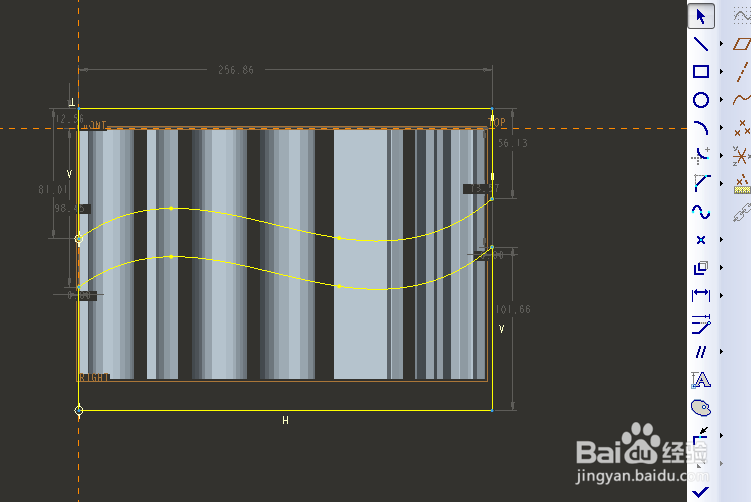

7、如下所示，选中样条曲线，ctrl+c复制，ctrl+v粘贴，在草图区域点击鼠标左键，然后在右上角修改参照：水平为0，垂直为-30，点击√，完成偏移样条曲线

8、如下所示，激活直线命令，连接样条曲线，与之封闭，调整高度，点击右边工具栏中的√，完成并退出草绘。、

9、如下所示，左上角设置双向拉伸高度为200，点击去除材料，回车，完成并结束本次拉伸操作。、

10、如下图所示，隐藏所有的基准，至此，这个弯曲文字就创建完成，本次训练结束。
