使用CAD绘制激光设备的辐射图形符号

1、打开CAD，使用圆工具绘制三个同心圆，如下图。

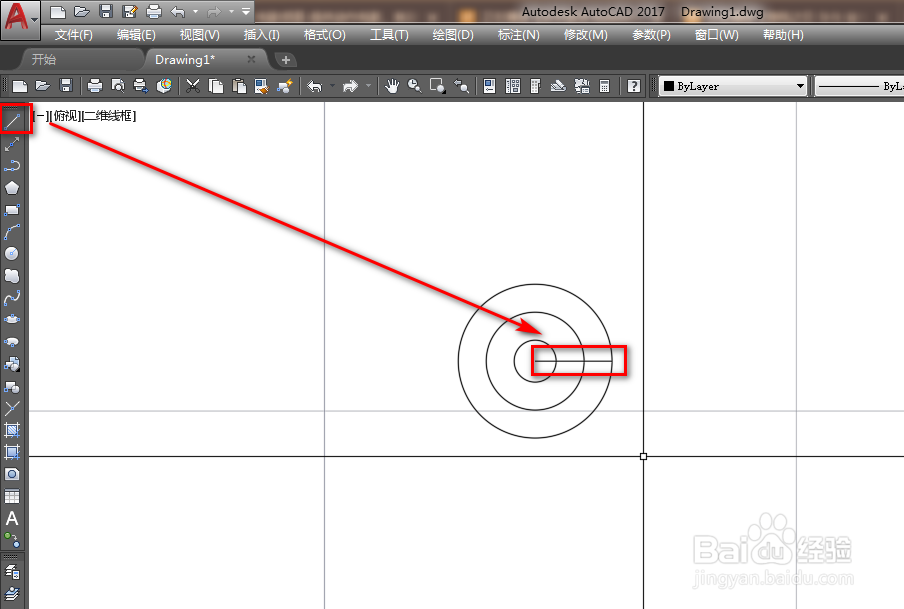

2、使用直线工具绘制一条大圆的半径，如下图。

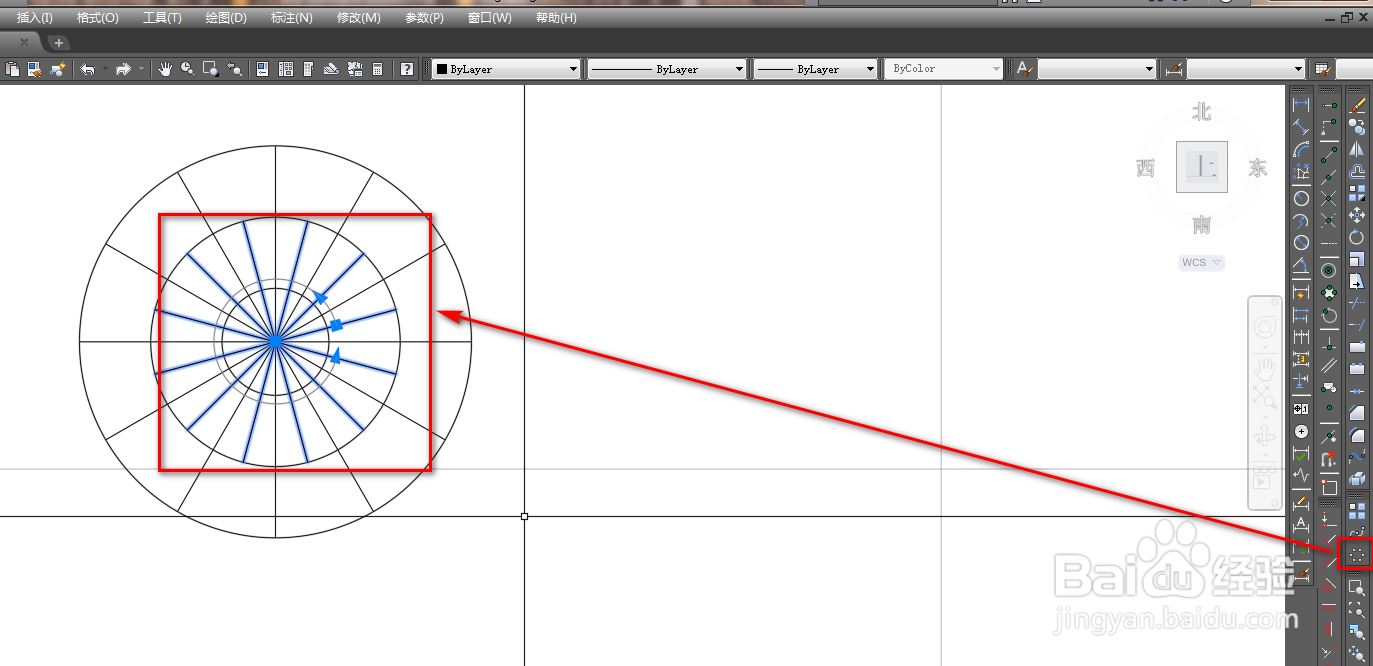

3、使用环形阵列工具，将半径绘制成阵列，如下图。

4、修改阵列的间隔角度为30度，就完成了环形阵列，如下图。

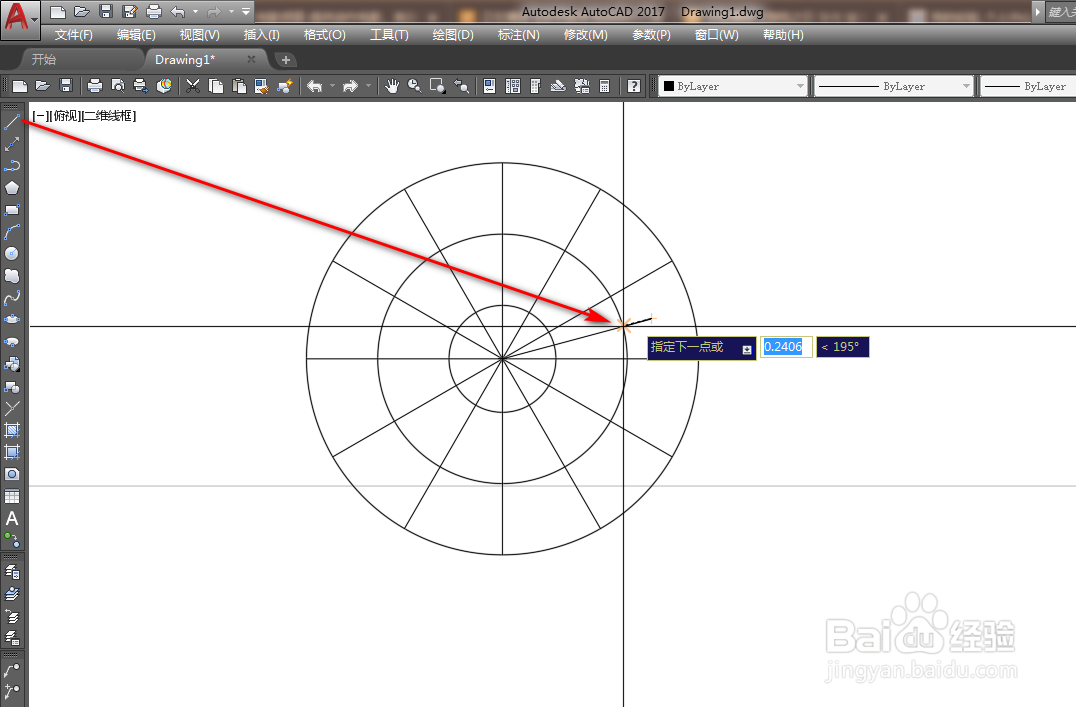

5、使用直线工具绘制一条斜线，角度为15度，如下图。

6、使用修剪工具，将多余的线段修剪掉，如下图。

7、再次使用环形阵列工具，将斜线做阵列，如下图。

8、使用填充工具，将小圆填充为实心，如下图。

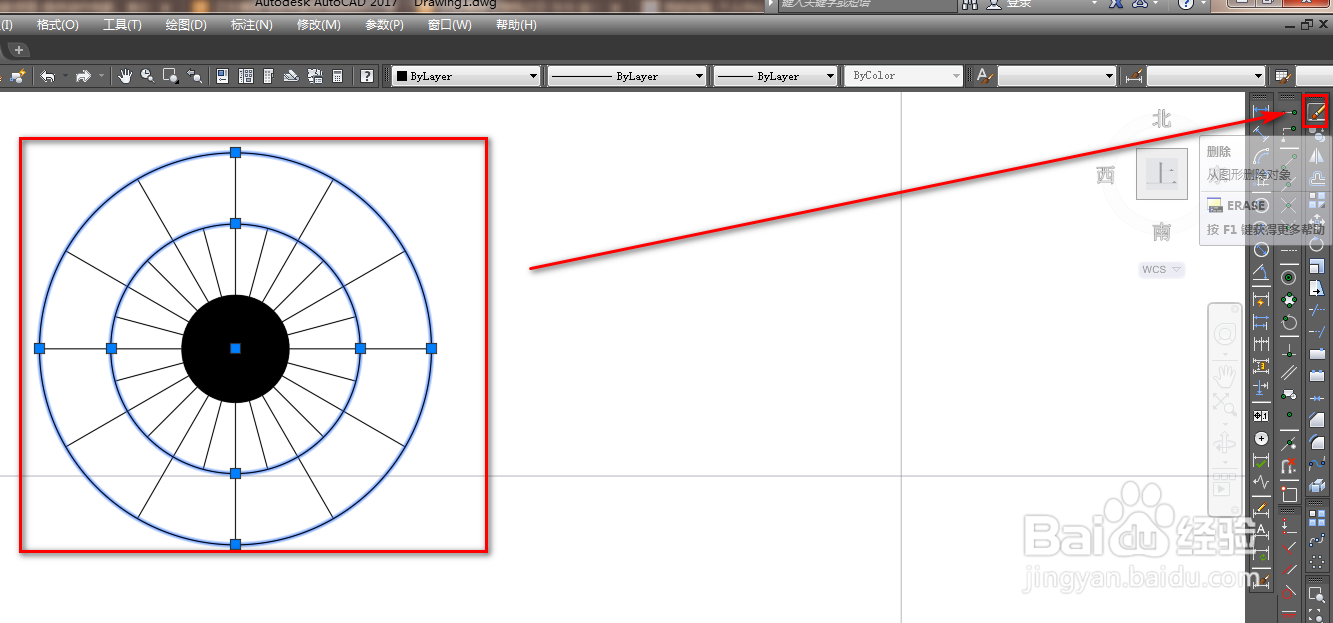

9、将两个大圆选中，使用删除工具将其删除，如下图。

10、这样，我们就得到了激光设备的辐射图形符号，如下图。
