UG10.0练习三维建模六百六十四之半边空心圆柱

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模六百六十四之半边空心圆柱

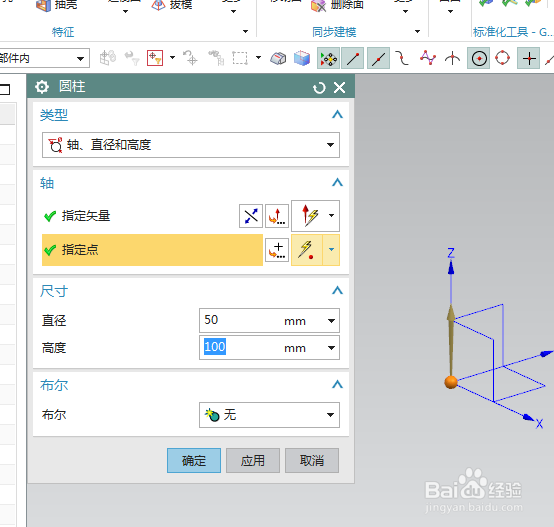

2、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径50，高度100，点击确定。

3、如下图所示，点击工具栏中的抽壳命令，设置厚度为5，选择对所有面抽壳，选择圆柱体，点击确定。

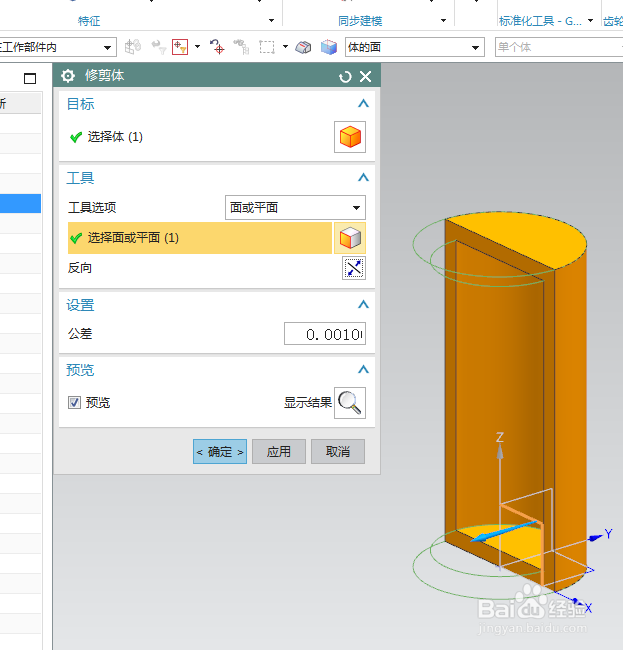

4、如下图所示，执行【菜单——插入——修剪——修剪体】，目标选择圆柱体，工具选择XZ平面，点击确定。

5、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径10，高度100，布尔求差，点击确定。

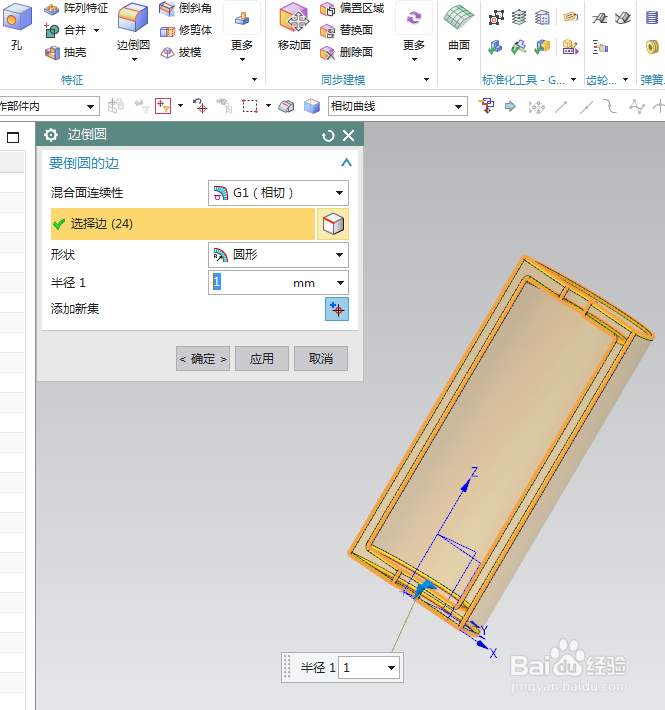

6、如下图示，点击工具栏中的边倒圆命令，ctrL+A，选中所有的实体边线，设置半径为R1，点击确定。

7、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体就建模完成，本次练习结束。
