UG10.0练习三维建模四百九十一

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模四百九十一

2、如下图所示，执行【】菜单——插入——设计特征——长方体【】，指定点：坐标原点，设置尺寸：50x50x50，点击确定。

3、如下图所示，点击工具栏中的抽壳命令，指定前后两个平面，设置厚度为5，点击确定。

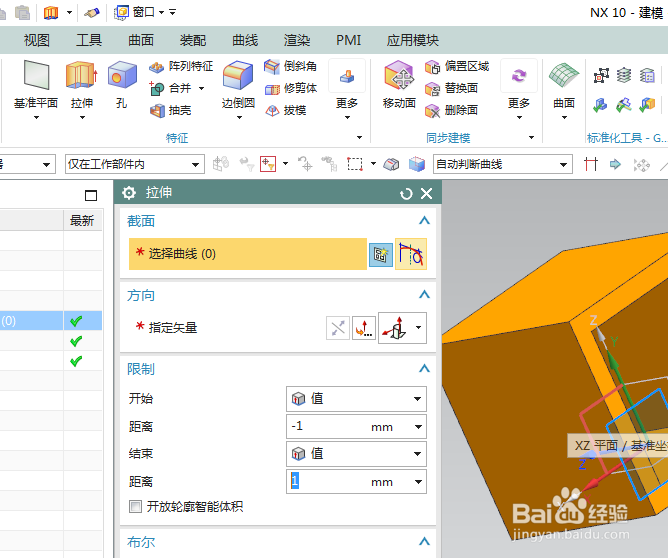

4、如下图所示，执行【拉伸——XZ平面】，直接进入草图。

5、如下图所示，激活轮廓命令，画两个直角梯形，添加几何约束，相等，重合，激活快速尺寸命令，标注尺寸：135°，长20，宽5，点击完成，退出草图。

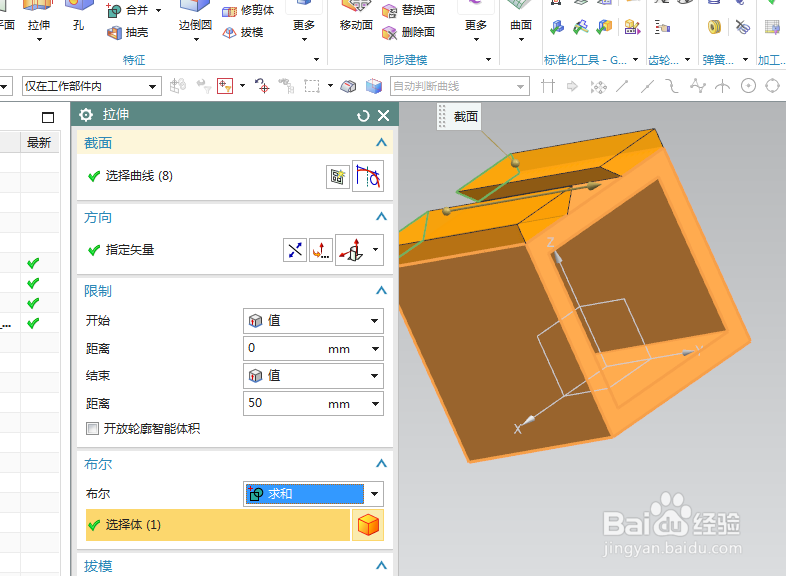

6、如下图所示，设置限制：0开始，50结束，布尔求和，点击确定。

7、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体建模完成，本次练习结束。
