农业温湿大棚应用无线测控终端RTU与Zigbee传输

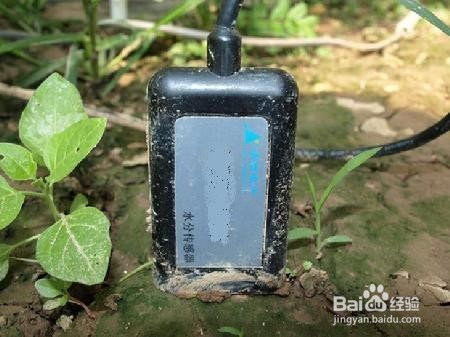

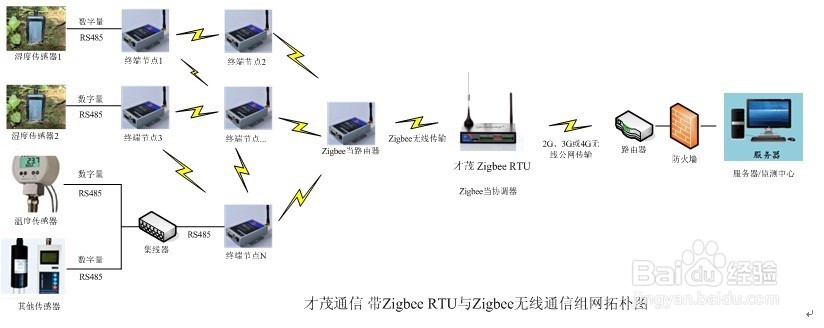

1、在温室大棚适当位置，安装具有短距离传输功能的Zigbee Modem，作为终端节点，Zigbee Modem传输距离大概200米，具有RS232或RS485接口，可直接与各类传感器连接。通过自身自组网功能，将接收到的数据通过Zigbee Modem路由器，传回到协调器，协调器具有数据采集、和无线数据传输的功能，可将相关数据通过运营商基站，透明传输到监测中心，进行分析处理、监测，达到智能化远程管理的目的。

2、一、才茂RTU与ZIGBEE MODEM对接：1、RTU线的接法电源线：正极接PWR+、负极接PWR-485线：接DTU 485 A和B。其它根据需要接线。

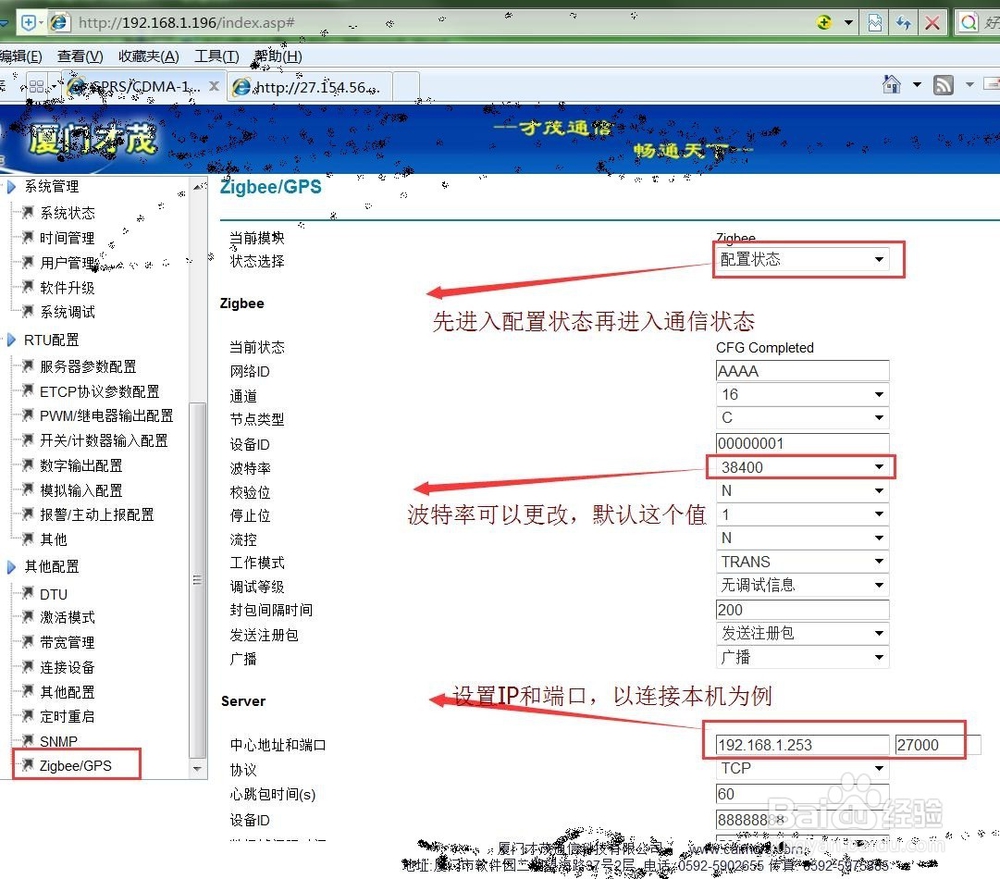

3、RTU插上SIM卡，接上天线，把RTU用网线连接电脑，RTU的网线接入路由器或者直接电脑(电脑要先设置好和RTU同个网段的IP)，给RTU上电，在浏览器输入RTU的IP地址：http://192.168.1.2,用户名、密码均为admin，确定后就可以进入RTU的本地WEB页面了。点击“Zigbee/GPS”，把“状态选择”设置为配置状态，设置IP地址和端口，以本机电脑IP 253为例。首先确认该RTU有焊接ZIGBEE模块，点击“Zigbee/GPS”选项，如果当前模块显示为NONE就说明RTU没有带Zigbee模块。

4、把ZIGBEE MODEM(型号CM210)连接电脑串口，接上天线（不用SIM卡），然后打开DTU配置工具（ConfigTool5.6.15.exe），类型选择“Zigbee”,选择好串口号、波特率如“38400”等，工作状态选为“配置状态”，点击“打开”，然后给ZIGBEE MODEM上电进入配置状态，配置的内容有些要跟RTU zigbee里面的参数对应得上。

5、打开网络调试助手对接测试打开网络调试助手工具(NetDebugTool.exe), 点击新建TCP Server，端口处输入:27000,点击启动。过会后，ZIGBEE MODEM蓝色灯会常亮，说明ZIGBEE MODEM和RTU两端配对上了，成功了。

6、通过在现代农业大棚运用GPRS RTU，带有采集功能的工业用RTU，并且结合着短距离传输模块 Zigbee Modem，可以提升农业现代化的管理水平，不仅节约了人力成本，也提高了管理效率。是农业大棚无线远程监测的最佳应用方案。
