UG10.0练习三维建模二百一十九

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百一十九

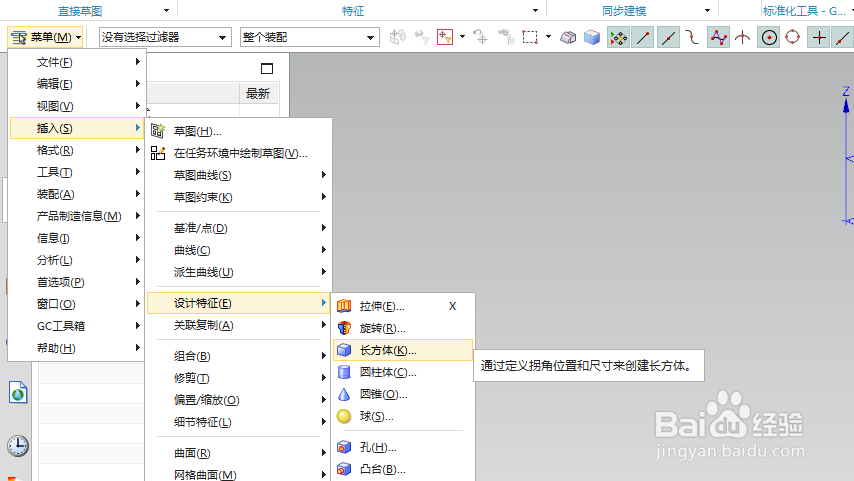

2、如下图所示，执行【菜单——插入——设计特征——长方体】，激活“长方体”命令。

3、如下图所示，指定点：坐标原点，设置尺寸：100x100x100，点击确定。

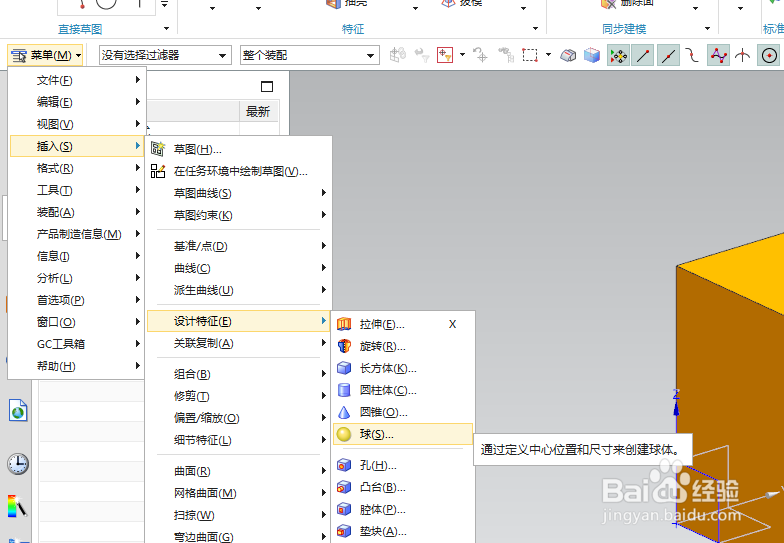

4、如下图所示，执行【菜单——插入——设计特征——球】，激活“球”命令。

5、如下图所示，指定点：坐标原点，设置尺寸：直径100，布尔无，点击“应用”，————这是第一个球体。

6、如下图所示，重复上一步操作，创建另外七个球体，总共八个，最后一次创建球体的时候，点击确定。

7、如下图所示，点击工具栏中的减去命令，目标选择正方体，工具选择八个球体，点击确定。

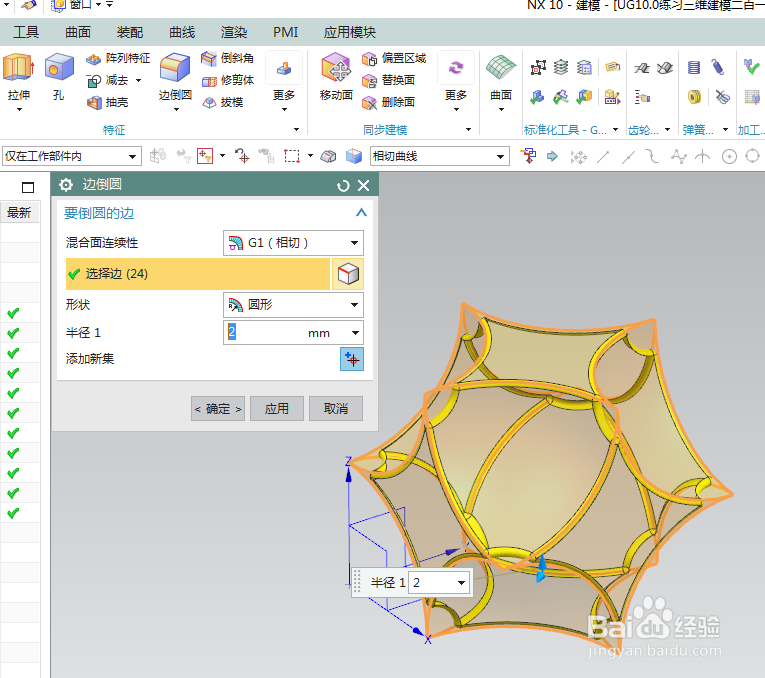

8、如下图所示，点击工具栏中的边倒圆命令，ctrl+A，选中整个实体的所有边线，设置半径为R2，点击确定。

9、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
