UG10.0练习三维建模七百三十七之圆柱矩形槽

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模七百三十七之圆柱矩形槽

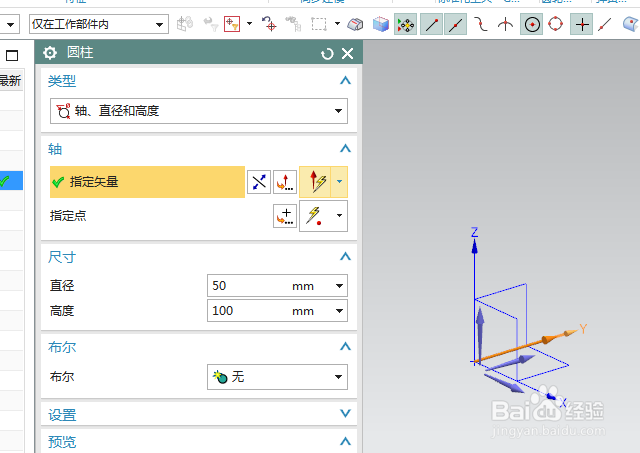

2、如下所示，执行【】菜单——插入——设计特征——圆柱体【】，指定矢量Y轴，指定点：坐标原点，设置尺寸：直径50，高度100，点击确定。

3、如下所示，执行【拉伸——YZ平面】，直接进入草图。

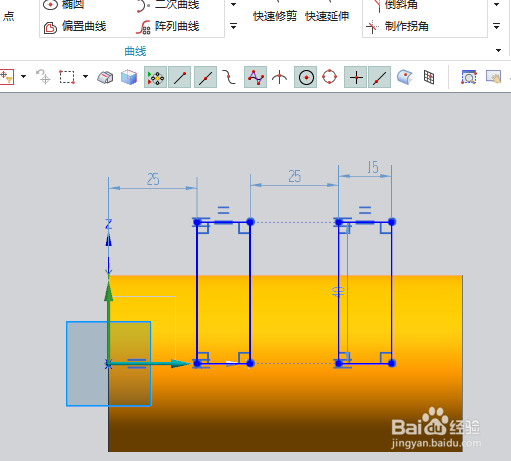

4、如下所示，激活矩形命令，画两个矩形，添加几何约束，相等，重合与横轴，双击修改尺寸：左边距离纵轴25，两个矩形相距25，宽度15，点击完成，退出草图。

5、如下图所示，设置限制：-50开始，50结束，布尔求差，点击确定。

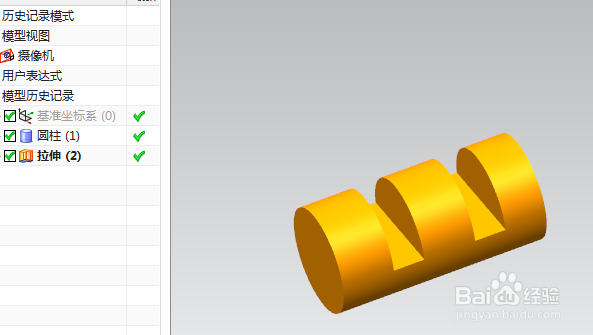

6、如下所示，隐藏基准坐标系，显示设置为着色，至此，这个三维实体就建模完成，本次练习结束。
