UG10.0练习三维建模六百四十四

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模六百四十四

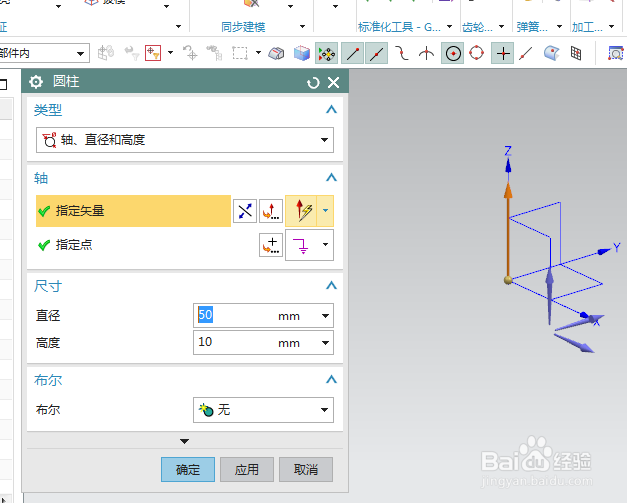

2、如下所示，执行【菜单——插入——设计特哪铕碌舟征——圆柱体】。，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径50，高度10，点击应用，

3、如下所示，指定矢量Z轴，指定点：X坐标是100，Y坐标和Z坐标都是0，修改直径为30，点击确定。

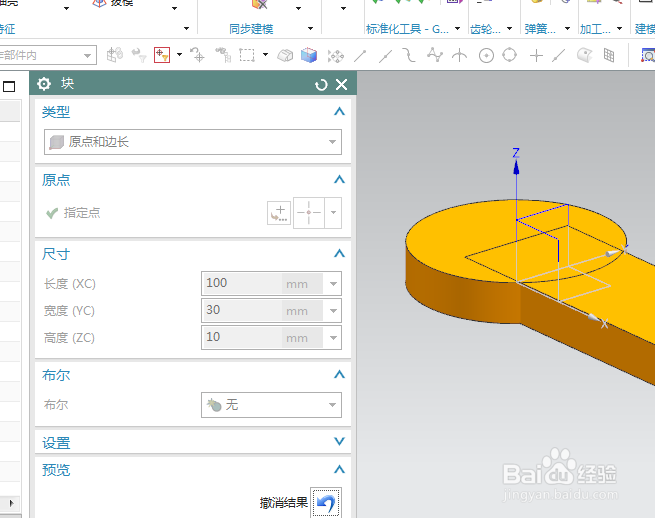

4、如下所示，执行【菜单——插入——设计特哪铕碌舟征——长方体】。，指定点：X坐标和Z坐标都是0，Y坐标是-15，设置尺寸：100x30x10，点击确定。

5、如下图所示，点击工具栏中的合并命令，选中三个实体，点击确定。

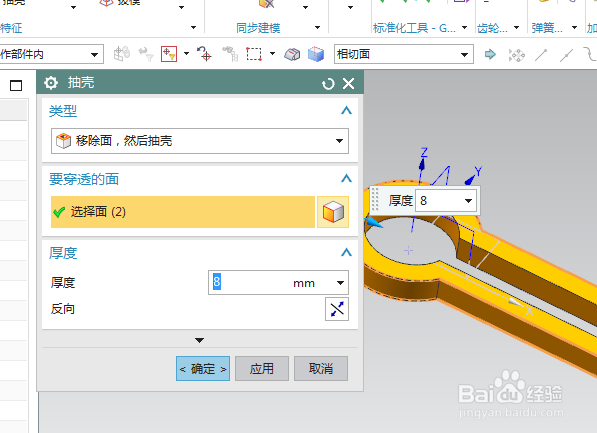

6、如下图所示，点击工具栏中的抽壳命令，设置厚度为8，选择上下两个平面，点击确定。，

7、如下图所示，点击工具栏中的边倒圆命令，选择这两个交线，设置半径为R50，点击确定。

8、如下图所示，隐藏基准坐标系，显示设置为着色————至此，这个三维实体就建模完成，本次练习结束。
