UG10.0练习三维建模六百四十一

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模六百四十一

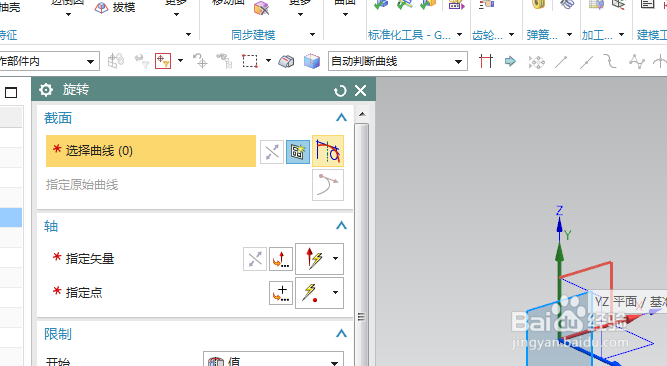

2、如下所示，执行【旋转——YZ平面】，直接进入草图。

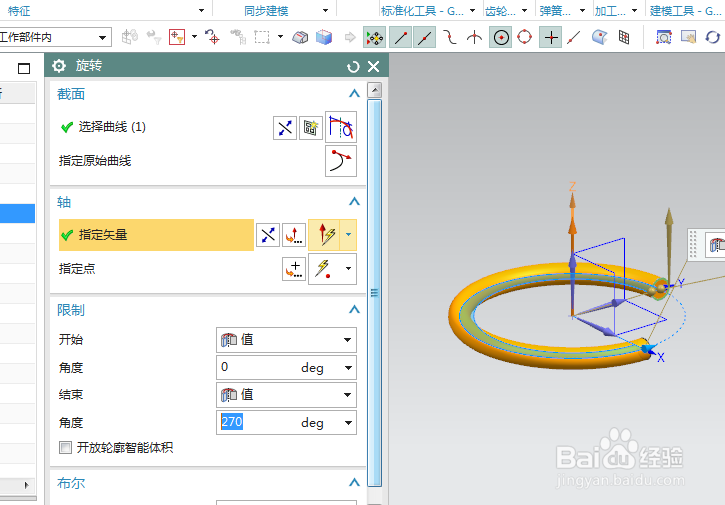

3、如下图所示，激活圆命令，画一个圆，双击彭榧逡钚修改尺寸：圆心距离纵轴50，距离横轴0，直径ø10，点击完成，退出草图。

4、如下图所示，指定Z轴为旋转轴，设置旋转角度为270度，点击确定。

5、如下图所示，点击工具栏中的边倒圆命令，设置半径为R5，点击两头圆弧边线，点击确定。

6、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体就建模完成，本次练习结束。
