使用cad绘制水塔图示

1、打开cad，使用左侧工具栏的矩形工具，在作图区绘制一个矩形，如下图。

2、使用右侧的打散工具，将矩形打散，如下图。

3、点击工具栏的绘图菜单，选择点，定数等分，如下图。

4、选择等分的对象后，输入数字3，将线段3等分，如下图。

5、这时，我们看不到等分的点，我们修改点样式，如下图。

6、修改成容易看清的点样式后，点击确定，如下图。

7、以两个等分点为起点绘制两条竖直的线段，如下图。

8、再次使用直线工具，绘制线段的中垂线，如下图。

9、使用直线工具，绘制一条短的横线，如下图。

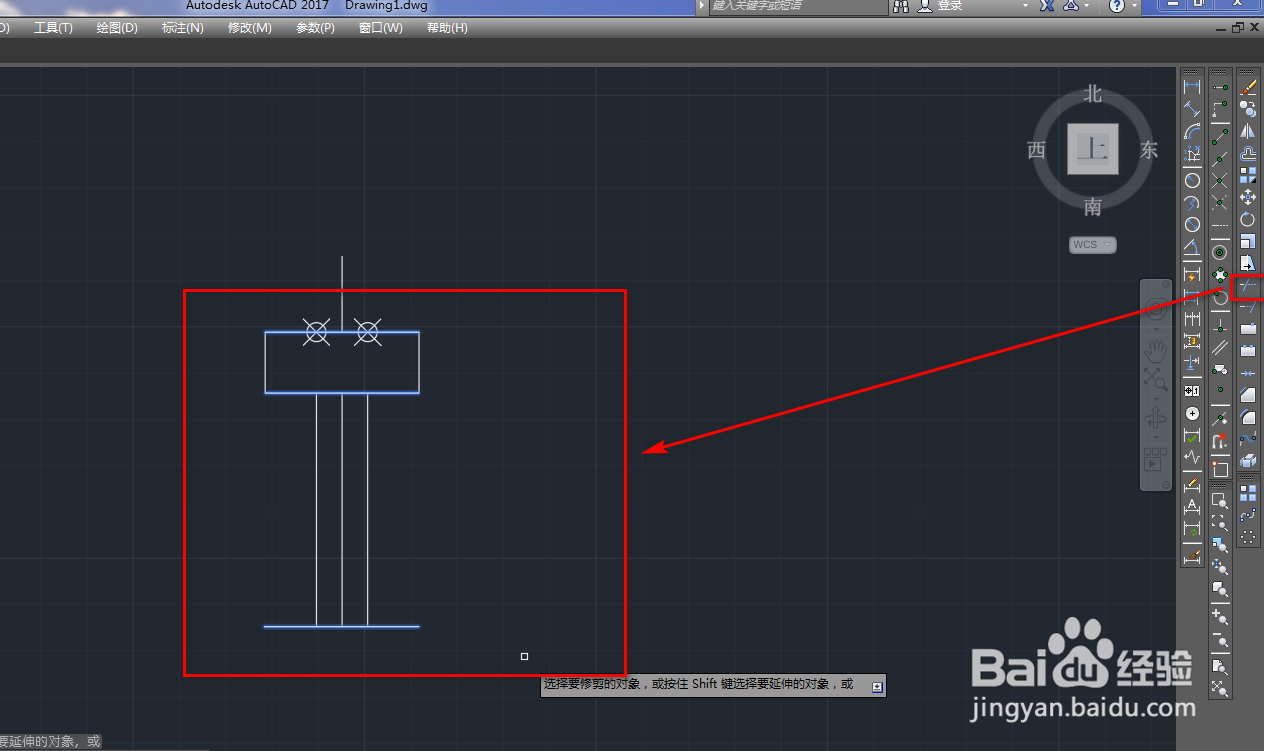

10、使用右侧工具栏的剪切工具，将多余的线段剪切掉，如下图。

11、删除中间的竖线，如下图。

12、再次修改点样式，这样我们的水塔图示就绘制好了，如下图。
