UG10.0练习三维建模六百三十二

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模六百三十二

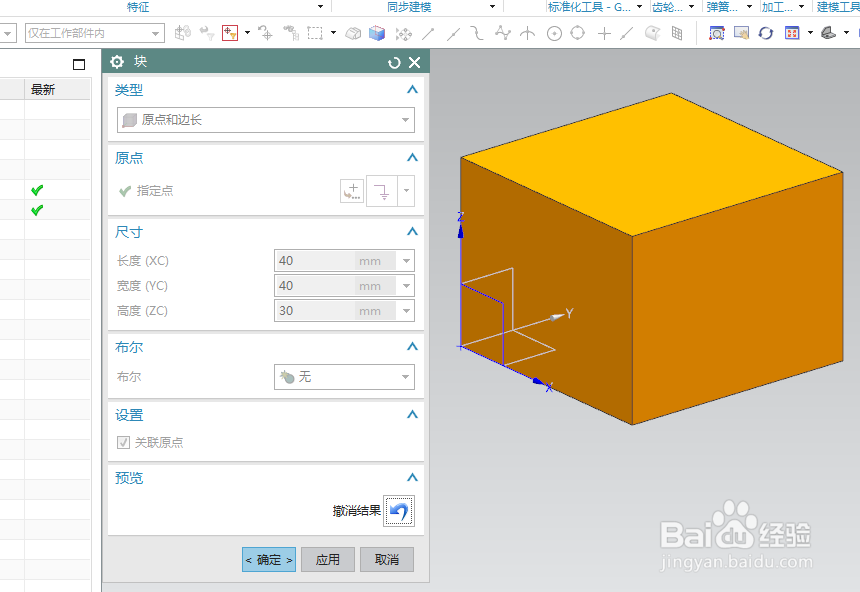

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：坐标原点，设置尺寸：40x40x30，点击确定。

3、如下图所示，点击工具栏中的倒斜角命令，设置对称距离为10，ctrl+A，选中所有的边线，点击确定。

4、如下图所示，点击工具栏中的抽壳命令，点击一个斜平面，设置厚度为1，点击确定。

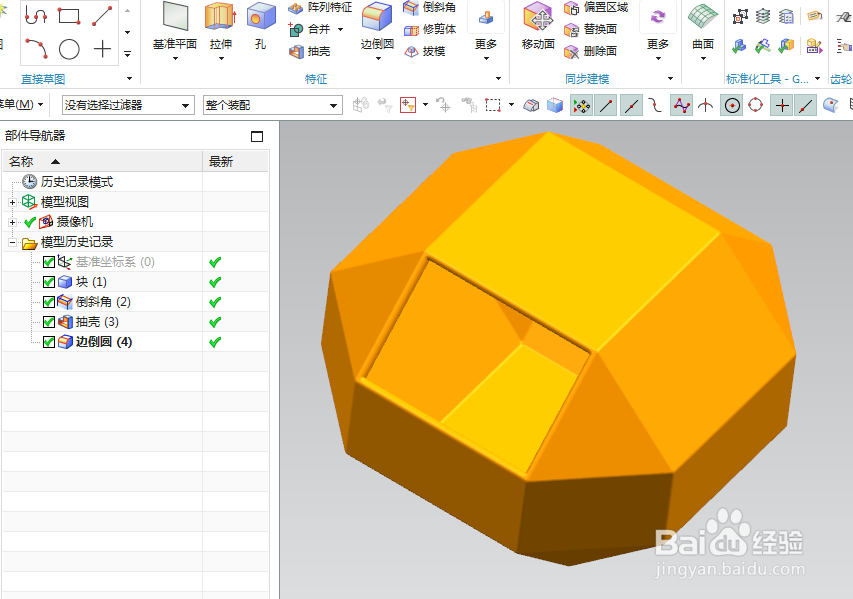

5、如下图所示，点击工具栏中的边倒圆命令，ctrl+A，选中所有的实体边线，设置半径为R0.5，点击确定。

6、如下图所示，隐藏基准坐标系，显示设置为着色，

7、如下图所示，执行【渲染——真实着色——选中实体——对象材料——蓝灰色纹理】。——————至此，这个三维实体就建模完成，本次练习结束，。
