UG10.0练习三维建模八百五十二之圆台镜像抽壳

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模八百五十二之圆台镜像抽壳

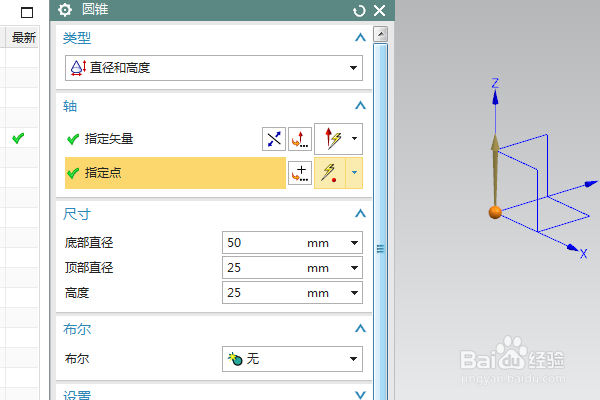

2、如下所示，执行【菜单——插入——设计特征——圆锥体】，指定矢量Z轴，指定点：坐标原点，设置尺寸：底部直径50，顶部直径25，高度25，点击确定，圆台就创建完成。

3、如下所示，点击工具栏中的镜向特征，选中圆台，点击上平面为镜向平面，点击确定。

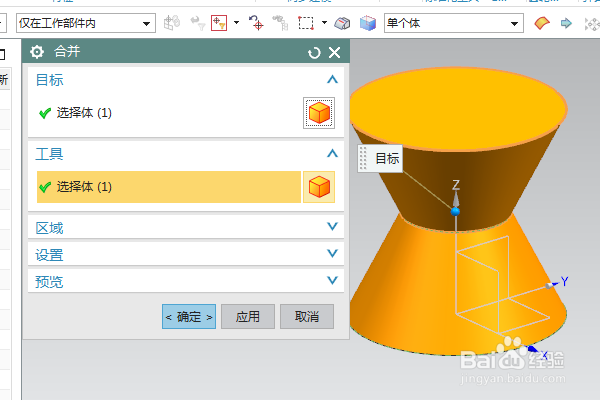

4、如下所示，点击工具栏中的合并命令，选中两个圆台点击确定。

5、如下所示，点击工具栏中的边倒圆命令，选中中间的相交线段，设置半径为R25，点击确定。

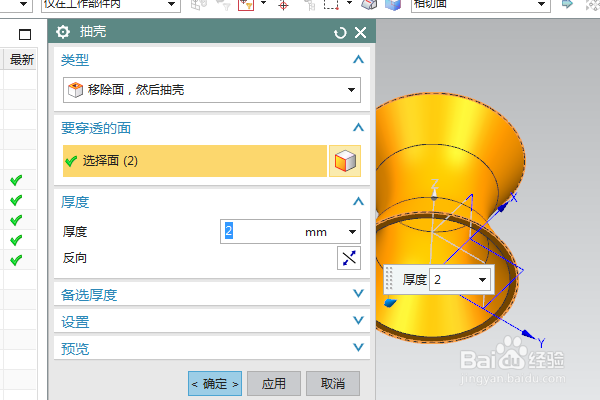

6、如下所示，点击工具栏中的抽壳命令，点击上下两个平面，设置厚度为2，点击确定。

7、如下所示，点击工具栏中的边倒圆命令，ctrl+a，选中实体的所有线段，设置半径为R1，点击确定。

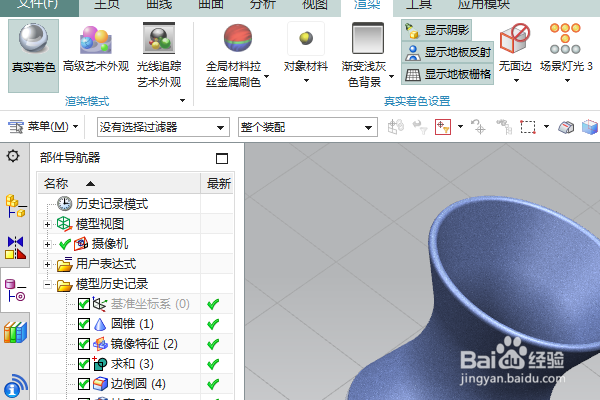

8、如下所示，隐藏基准坐标系，显示设置为着色，渲染——真实着色——选中实体——点击对象材料——点击“蓝灰色纹理”，至此，这个三维实体就建模完成，本次练习结束。
