UG10.0练习三维建模八百零一之正方体抽壳拐角

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模八百零一之正方体抽壳倒角

2、如下所示，执行【菜单——插入——设计特征——长方体】指定点：X坐标是-25，Y坐标是0，Z坐标是-10，设置尺寸：50x50x50，点击确定，

3、如下所示，点击工具栏中的抽壳命令，点击实体中相邻的三个面设置厚度为10，点击确定。

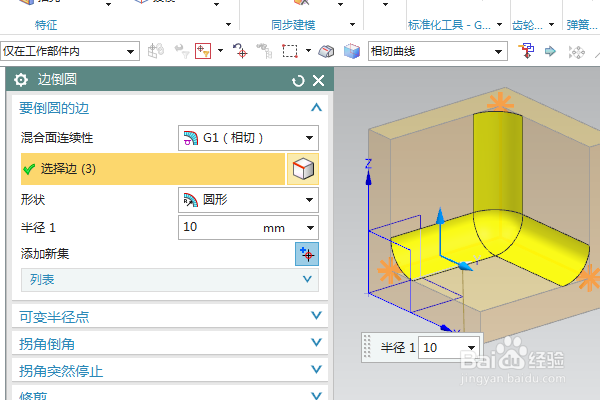

4、如下所示，点击工具栏中的边倒圆命令，对话框中设置半径为R10，选择三个相邻的边，

5、如下所示，点击对话框中的拐角倒角，移动鼠标，拉动三个箭头，输入距离都是10，点击确定，

6、如下所示，隐藏基准坐标系，显示设置为着色，至此，这个三维实体就建模完成，本次练习结束。
