UG10.0练习三维建模六百八十五之曲面U形槽

1、如下图所示，打开UG10.0软件，新建一空白的文件，另存为：UG10.0练习三维建模六百八十五

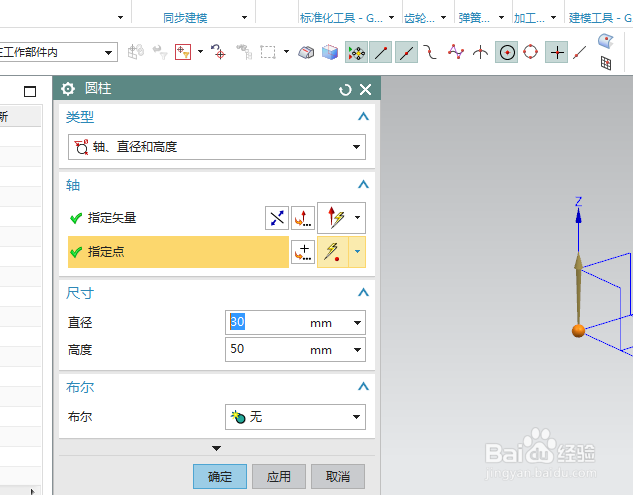

2、如下所示，执行【菜单——插入——设计特哪铕碌舟征——圆柱体】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径30，高度50，点击确定

3、如下图所示，执行【】草图——XY平面—缇吾怩舭—确定【】，直接进入草图，画一个斜着的U型环，角度60度，半径R4，长度30，点击完成，退出草图。

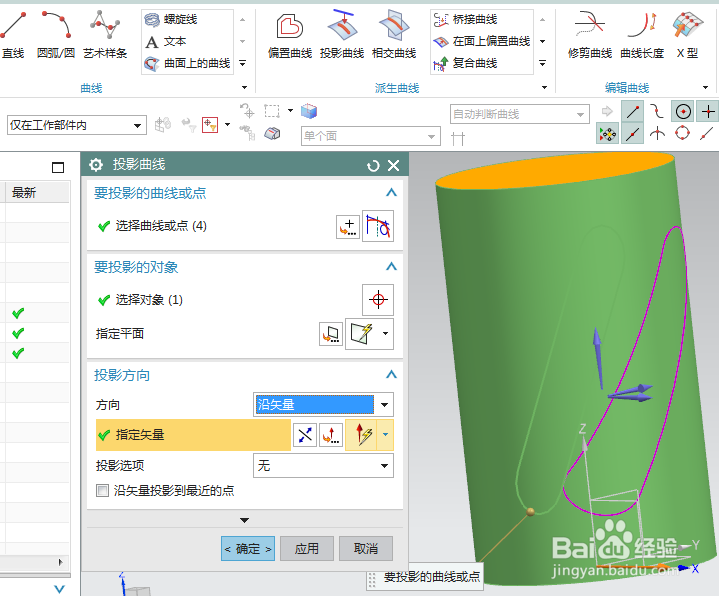

4、如下图所示，点击标题栏中的曲线，点击曲线工具栏中的投影曲线，要投影的曲线选择草图，要投影的对象选择圆柱侧面，方向指定X轴，点击确定。

5、如下图示，执行【菜单——插入——关联复制——抽取几何体】，对话框类型选择面，点击圆柱侧面，点击确定。

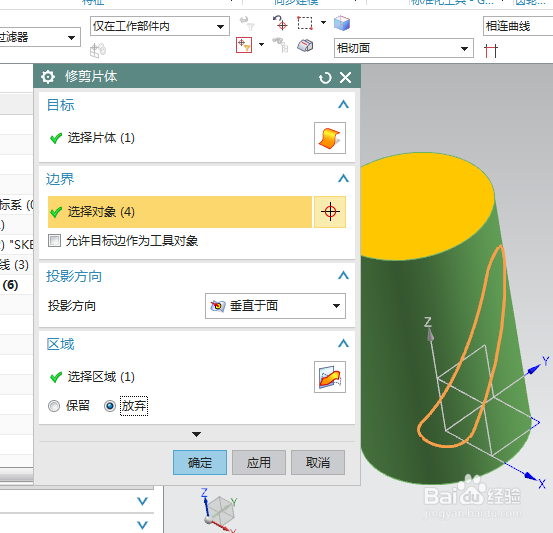

6、如下所示，执行【菜单——插入——修剪——修剪片体】，目标是刚刚抽取的几何体曲面，工具选择投影曲线，点击确定，。

7、如下图所示，执行【更多——加厚】，选择弯曲的U形曲面，设置偏置2为5，布尔求差，选择圆柱体，点击确定。

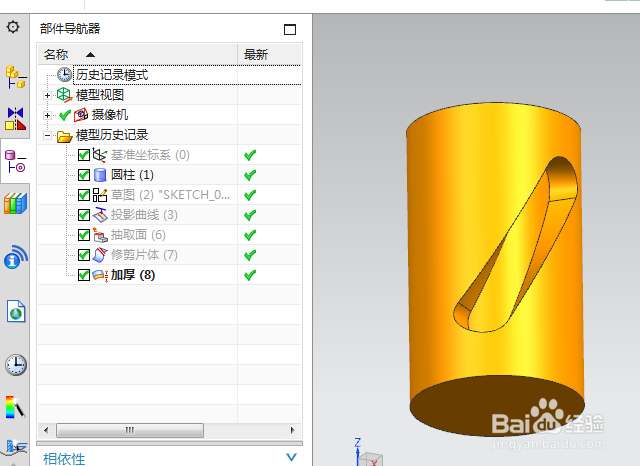

8、如下图所示，隐藏基准坐标系、草图、投影曲线和所有片体，然后就看到这个弯曲的U形槽建模成功了。
