UG10.0练习三维建模七百一十七之空心半球四方孔

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模七百一十七之空心半球四方孔

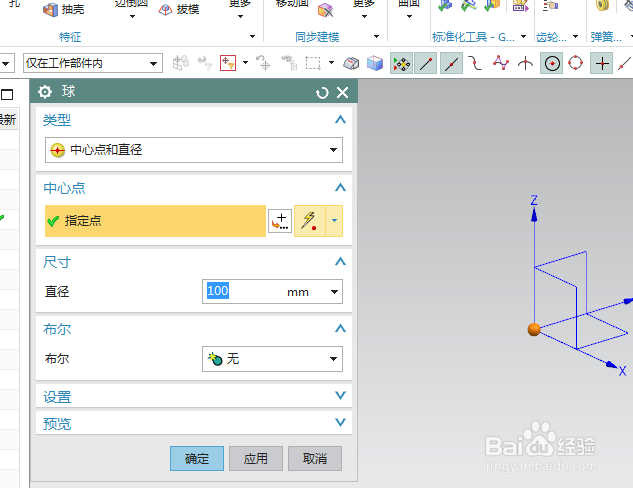

2、如下所示，执行【】菜单——插入——设计特征——球【】，指定点：坐标原点，设置尺寸：直径100，点击应用。

3、如下所示，指定点：坐标原点，修改直径为80，布尔求差，点击确定。

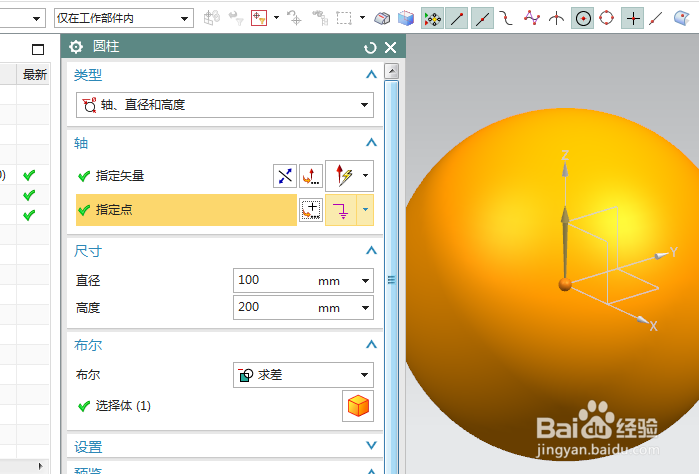

4、如下所示，执行【】菜单——插入——设计特征——圆柱体【】，指定点：坐标原点，设置尺寸：直径100，高度200布尔求差，点击应用

5、如下所示，指定矢量Y轴，指定点：坐标原点，设置尺寸：直径20，高度200，布尔求差，点击确定。

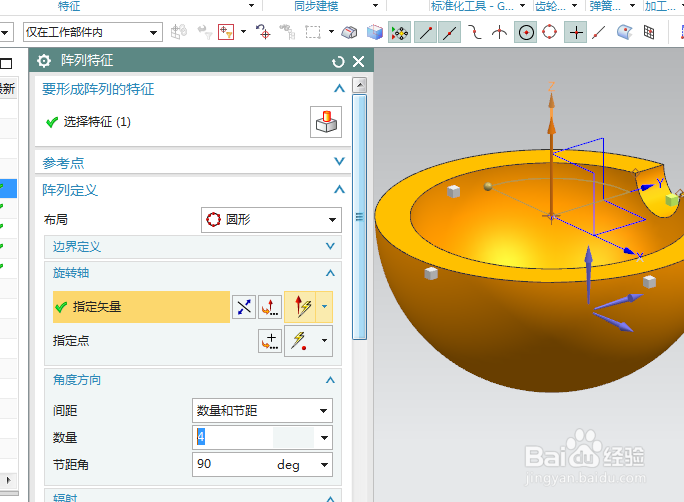

6、如下所示，点击工具栏中的阵列特征，选择圆柱体，圆形布局，指定矢量Z轴，指定点坐标原点，设置数量为2，节距角90，点击确定，。

7、如下所示，点击工具栏中的边倒圆命令，对话框中设置圆角半径为R2，ctrl+A，选中所有的实体边线，点击确定。

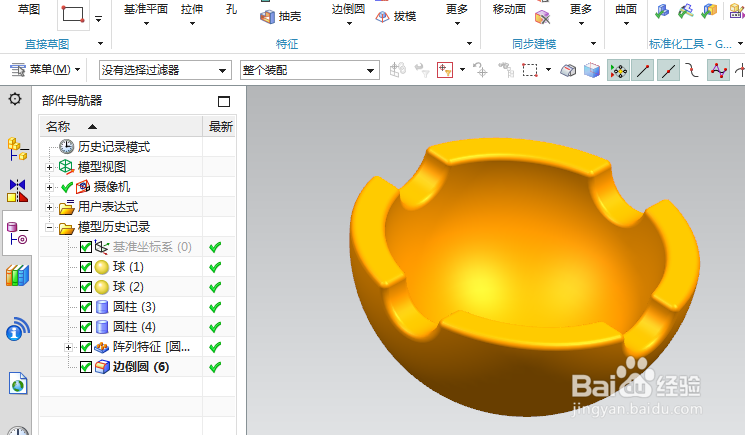

8、如下所示，隐藏基准坐标系，显示设置为着色，至此，这个三维实体就建模完成，本次练习结束。
