UG10.0练习三维建模七百三十一之方体抽壳

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模七百三十一之方体抽壳

2、如下所示，执行【菜单——插入——设计特征——长方体】，指定点：默认坐标原点，设置尺寸：100x100x10，点击应用。

3、如下所示，指定点：X坐标是30，Y坐标和Z坐标都是0，设置尺寸：40x40x50，布尔求和，点击确定。

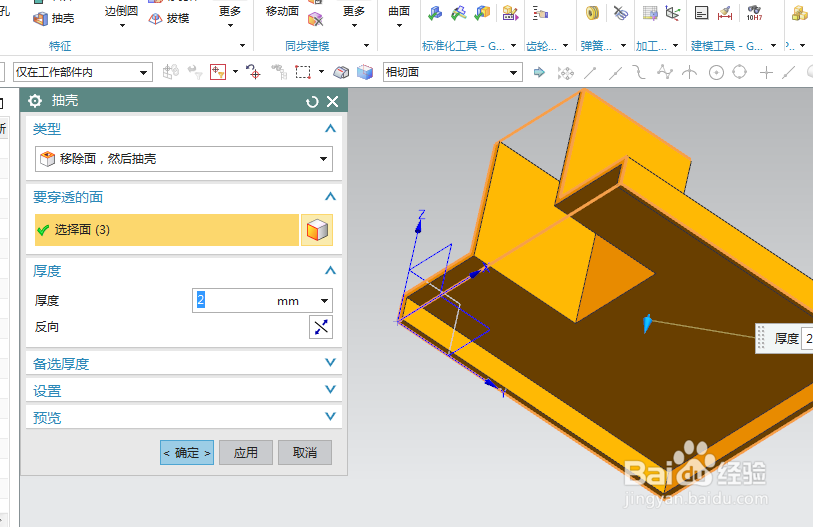

4、如下图所示，点击工具栏中的抽壳命令，对话框中设置厚度为2，选中实体中的三个面，点击确定。，

5、如下所示，点击工具栏中的边倒圆命令，ctrl+A，选中所有的实体边线，设置半径为R1，点击确定。

6、如下所示，隐藏基准坐标系，显示设置为着色，渲染——真实着色——选中实体——点击“对象材料”——点击“蓝灰色纹理”，至此，这个三维实体就建模并渲染完成，本次练习结束。
